松江JB-9108DBA 火災報警控制器（聯動型）接線安裝技術

一、系統概述：

1．1 系統簡介：

（1）．JB-9108DBA 火災報警控制器（聯動型）是我公司最新開發的產品，具有系統容量適中，性能優化， 美觀大方，整機穩定性好等特點。用指示燈顯示屏的形式，來統一顯示控制器的各種系統工作狀態。

（2）．系統容量適中，單機更大 容量為 1008 點，可滿足一般建筑對火災自動報警控制系統的需要。每臺 單機最多可帶 8 個手動直接控制裝置和 32 臺回路型火災顯示盤（每回路 8 個）。

（3）．智能型模擬量探測器使用微功耗 MCU 處理器，能自行處理模擬量傳感器的數據并通過模數轉換傳輸 給火災報警控制器，進行數據分析，控制器能自動識別探測器類型；控制器應用算法可對模擬量探 測器的本底進行自動補償，用軟件方式對模擬量探測器的靈敏度進行調節，從而使得模擬量探測器 能夠適應使用環境對其靈敏度的要求。并可顯示智能型模擬量探測器的運行數據和變化曲線以及當 前回路的電流電壓值，使用戶更好地了解全系統的運行狀態。

（4）．控制器采用 480*272 點陣式彩色液晶顯示屏做文字圖形顯示，操作方便，直觀清晰。

（5）．JB-9108DBA 型控制器新產品是用全新的硬件和軟件，以及內部結構、箱體外形和各種配件等諸多方 面都進行重新設計，本產品在國內具有技術領先的水平，適合在各種場合使用。

1．2 技術指標：

（1）．供電方式：交流電源（主電）AC220V（?10% ? ?15%）50?1Hz。 直流電源（備電）DC24V 7Ah。 （2）．工作電源：由主機電源提供系統內所需直流工作電壓 ?5V、?30V、?24V。

（3）．使用環境：溫度 -10 0C ? 50 0C， 相對濕度 ? 95 %（40 0C ? 2 0C）。

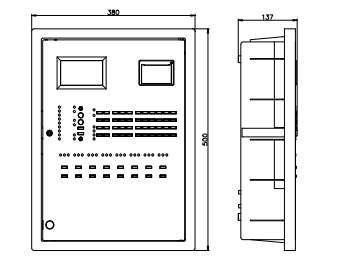

（4）．結構形式：壁掛式。見附圖 （5）．總線線徑：1.0mm 2?1.5mm 2 總線長度：?1500m

1．3 系統配置：

（1）每臺控制器可配置 4 個全總線回路，每個回路可配置 252 點?？刂破鞲?容量為 1008 點。

（2）每個全總線回路的配置：252 點。全部采用軟件編碼的探測設備（包括手動報警按鈕、消火栓按鈕、 水流指示器模塊及其它輸入模塊），全部采用模擬量探測器。

（3）每臺控制器最多可配置 8 個手動直接控制裝置，用于控制重要消防設備。

（4）每臺控制器最多可配置 32 臺回路型型火災顯示盤；回路型火災顯示盤按需要設置，每回路最多帶 8 臺回路型火災顯示盤，最多 4 個回路，共計 32 個火災顯示盤。

（5）每臺控制器具有 2 個標準 RS-232 串行通訊接口，可供以下設備使用：

1）COM1 串行通訊接口：與消防控制室圖形顯示裝置通訊。

2）COM2 串行通訊接口：預留接口，與其它如 PC 機等計算機設備通訊。

1．4 基本功能：

（1）系統能為火災報警控制器主機供電，同時也對連接的其它部件如探測器、輸入模塊、手動報警按鈕、 消火栓按鈕、火災顯示盤、輸入輸出模塊和中繼模塊等供電。

（2）系統供電電源具有不間斷供電功能：當主電斷電時，能自動切換到備電上去。當主電恢復時，又能 自動切換到主電上來。主、備電的工作狀態在面板上顯示出來。

（3）報警信號分為兩大部分：“火災報警”和“監管報警”。除火災探測器、手動按鈕的報警信號稱為“火 警”信號外，其它探測點的報警信號統統歸納為“監管報警”信號。控制器能直接或間接地接受來 自火災探測器和其它火災觸發器的火災報警信號。

當控制器處于“火災報警”或“監管報警”狀態 時，具有如下功能：

1）具有聲光報警顯示功能。

2）顯示并記憶“火災報警”信號發生的時間，并能及時地自動打印出“火災報警”數據。

3）“監管報警”信號與“火災報警”信號一樣，可以參與聯動邏輯編程。“火災報警”信號、“監管 報警”信號、聯動模塊接收到的反饋信號均可作為聯動邏輯編程的探測點?！盎馂膱缶毙盘栐诨馂?報警時亮“火警”總燈，而“監管報警”信號在監管報警時亮“監管”總燈。

4）控制器能自動保存以下七種記錄數據：運行記錄、火警記錄、監管記錄、聯動記錄、故障記錄、 屏蔽記錄、系統變更記錄等歷史記錄數據，這些歷史記錄數據不會因為斷電而丟失。

5）可通過各種方式，把發生火警信息傳送到有關的管理部門。

（4）控制器具有系統自檢功能：對面板上所有的功能指示燈、LCD 液晶顯示屏、音響系統以及打印機進行 自檢。若帶有氣體滅火控制器的控制器也能對滅火控制器進行聲光提示檢查。

（5）能自動檢測并顯示以下幾種故障信息：

1）控制器與探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊間的斷線故障。

2）能檢測到總線短路故障和外控 24V 短路或無輸出故障，并在面板上都有顯示。

3）各種終端設備的通訊錯誤設置和通訊故障。（例如，氣體滅火控制器等設備的通訊故障等。）

4）主、備電出現欠壓故障。

5）能查看到網上鄰居的各種故障信息。

（6）具有屏蔽功能：對所有連接的探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊均可 進行屏蔽操作，并在面板上有屏蔽狀態燈來指示及液晶顯示具體屏蔽數據。一旦該報警點或聯動點 被屏蔽后，就不再有報警或聯動之功能，并且不顯示其故障。

（7）采用 LCD 液晶顯示屏，有 60 多種中文顯示菜單，供用戶查看或修改系統的部分內容。中文輸入采用 全拼輸入法，區位碼輸入法，操作簡單，顯示直觀。

（8）為了明顯區別查看和編程的兩種功能，本系統設置了兩種密碼：

1）查看密碼：1234。先按編程鍵，輸入查看密碼后再按確認鍵，即可進入查看菜單。允許用戶查看 系統內部的配置情況，查看各項配置數據和各種信息。同時允許用戶調整系統時間、進行系統自檢 等操作。

2）修改密碼：4321。先按編程鍵，輸入修改密碼后再按確認鍵即可進入編程菜單，可以進行本機系 統的各項編程、修改網上鄰居的有關數據和對網上鄰居聯動模塊的遠程控制等。查看菜單(只有 3 大 項菜單)與編程菜單（共有 5 大項菜單）主要區別在于前者不能編程，后者可以編程。在查看菜單中 允許用戶進行操作的，在編程菜單中也同樣可進行操作。

（9）按鍵操作開關處于“開”狀態時（即“非鍵鎖”），才能進行查看和編程操作，以及所有聯動模塊的 鍵操作。按鍵操作開關處于“關”狀態時（即“鍵鎖”），除“消音”鍵外的其它鍵全部鎖定。
